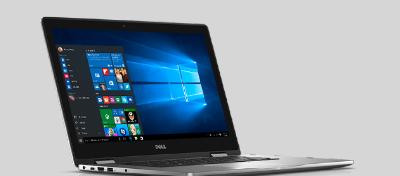

Windows VISTAのサポートが終わるので、長年使ってきたディスクトップをWindows 10ノートに買い換えました。可搬なので、efuさんが提供してくれる、WaveGen（以降WG） http://efu.jp.net/soft/wg/wg.htmlとWaveSpectra（以降WS） http://efu.jp.net/soft/ws/ws.htmlを用いて測定できるようにしようと考えました。 |
|||
 |
 |
||

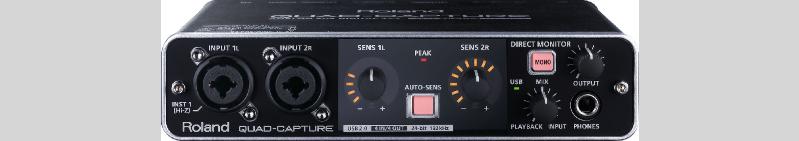

このPCのオーディオはへッドセット用の3.5mm4極ミニジャック一個だけです。ヘッドフォンとマイク用に3極二個に変換アダプタを購入しました。対象回路に接続して測定を開始しましたが、ゲインのある回路だと発振のような現象が起きとんでもない周波数特性となってしまいます。どうやら入出力の分離が不完全のようです。そこで相談したところ、外部機器を使うことを助言をもらいました。これまで 書類、図面、シミュレーションやCAD等で、外部機器を制御したことはなかったので、ある程度のサポートを期待して、ROLAND UA-55を選美ました。 |
|||
 |
|||
|
|
|
|

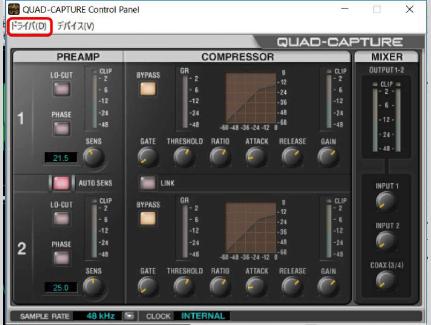

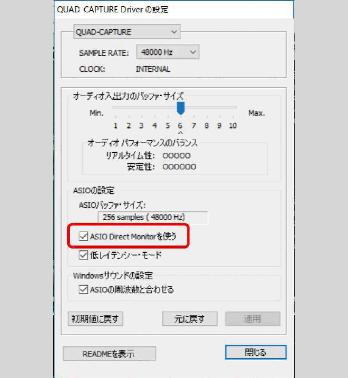

詳細は、https://www.roland.com/jp/products/quad-capture/にあります。MICかLINE入力をADしながら出力するのが一般的な信号の流れだが、WGからUSBでDAし、測定物に入力し、出力をDAして取り込まなければなりません。問い合わせをしたところ、ASIO Direct Monitor機能をONすれば、信号の流れを変更できるとのことでした。付属のCD-ROMをインストールしコントロールパネルのドライバ設定でASIO Direct MonitorをONします。 |
||
|
|
|
 |
||||
 |
||||
|
|
|
|
|
 |
 |
 |
 |
 |
||||||
|
|
|
|
|
|
|
|
|
|
|
